현재위치 : 제품소개 > HFC & CATV 용 측정기 > 상향신호발생기

 HFC & CATV 현장용 측정기
케이블모뎀, CATV, QAM,
  8VSB, 스펙트럼 분석기
보급형 케이블모뎀, CATV, QAM분석 메타 현장용 CATV,QAM 메터
QAM & 8VSB 스펙트럼 분석기 ㆍ휴대형 스펙트럼/QAM/8VSB분석기
DS2800

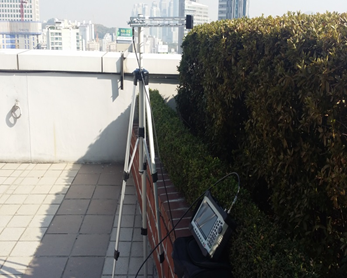

옥내외 8VSB 디지털 지상파
신호레벨/MER/BER측정



  ㆍ디지털(Digital) 비디오 & 케이블모뎀 신호측정
  ㆍ주파수 범위 : 4 ~ 1,220MHz ; Option 4 ~ 2150MHz
  ㆍ레벨측정 범위 : -60 ~ 60dBmV
  ㆍ변조타입 : 16/32/64/128/256QAM, Annex A/B/C(6MHz & 8MHz
    동시지원)
  ㆍ상향 신호발생기 내장(CW / QPSK / 16, 32, 64, 256QAM)/5 ~85MHz
  ㆍ8VSB 분석 (옵션)
  ㆍ디지털 채널 파워 측정
  ㆍ딥인터리빙(128,4 방식) BER 측정가능

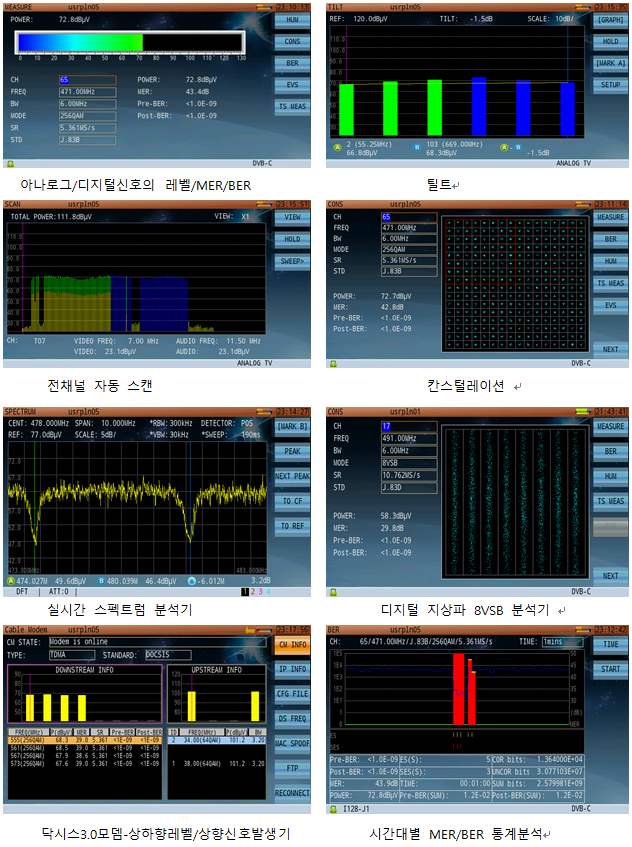

  ㆍMER / Pre&Post BER 측정
  ㆍ칸스털레이션(Constellation) 측정
  ㆍMER & BER 통계그래프 측정
  ㆍ닥시스(DOCSIS) 측정( CMTS까지 TX레벨 측정)
  ㆍ인터넷 접속 테스트(URL 입력가능)
  ㆍ상하향 속도 테스트
  ㆍ핑(Ping) 테스트

  ㆍ아날로그(Analog) 신호측정
  ㆍ영상/음성레벨 측정 범위 : -60 ~ 60dBmV
  ㆍ리얼 스펙트럼 분석기(RBW 100kHz,300kHz, VBW 30Hz~3MHz)
  ㆍ상 하향 스펙트럼 분석3MHz 조절가능)
  ㆍ틸트(Tilt) 측정 (16개 채널 선택가능)
  ㆍ전 채널 스캔(Scan) 측정
  ㆍC/N , Hum, CSO/CTB 측정

  ㆍ채널플랜 작성시 아날로그와 디지털신호 자동인식 기능
  ㆍ측정데이터 저장 및 USB 저장 가능
  ㆍPC 소프트웨어 제공
  ㆍ컬러 LCD
  ㆍ배터리 사용시간 : 8시간 이상(만 충전시)
  ㆍ휴대용 가방 제공



웹방식:원격 컨트롤
디지털 신호 측정
주파수범위 4 ~ 1220MHz
주파수 분해농도 10KHz
주파수 정확도 ±1E-6
입력파워레벨 범위 -60 ~ 60dBmV
레벨 정확도 ±1dB
MER / 정확도 ~45dB / ±2
BER 1E-03 ~ 1E-09(Pre, Post)
변조타입 16/32/64/128/256QAM ITU-T J.83 Annex A/B/C
아날로그 신호 측정
주파수범위 4 ~ 1220MHz
주파수 분해농도 10KHz
주파수 정확도 ±1E-6
레벨 범위 -60 ~ 60dBmV
레벨 분해농도 0.1dB
레벨 정확도 ±1.5dB
스펙트럼 분석
주파수분해농도 100Hz
파워레벨 범위 -60 ~ 60dBmV
다이나믹 레인지 80dB
RBW / VBW 1kHz,3kHz,10kHz,30kHz,300kHz,1MHz,3MHz / 30Hz ~ 3MHz가변
스워프 타임 100msec ~ 10sec
케이블 모뎀 DOCSIS3.0&2.0, EuroDOCSIS
QAM소스(신호발생기), FEC지원
주파수범위 5 ~ 120MHz
MER >40dB
변조타입 QPSK, QAM(8/16/32/64), CW
출력레벨 0 ~ 60dBmV
전원 / 배터리 12Volt,A / 후 8간 이상 사용
크기 / 무게 245mm*155mm*60mm / 2.2kg
포트 USB, LAN / 2.4G/5G 와이파이옵션
