스펙트럼&QAM분석기 |
 |
ㆍCATV신호 측정용 전용 스펙트럼 분석기
ㆍ아나로그 CATV분석 : C/N,CTB,CSO,HUM,변조도,X-Mod측정
ㆍ64/256QAM신호 전용 분석 : MER,BER,EVM,시간대별통계치, 위상 지터, 주파수옵셋,디지털채널파워,이퀄라이져외 |
|
ㆍ스펙트럼분석
주파수 범위 : 1MHz ~1GHz
주파수 분해능 : 100Hz
안정도 : 1ppm
레벨 분해능 : 0.1dB
분해능 밴드폭(RBW) : 1kHz ~ 1MHz
비디오 밴드폭(VBW) : 30Hz ~ 1MHz
8개 마커(Maker) 사용
2개의 스펙트럼 화면 지원

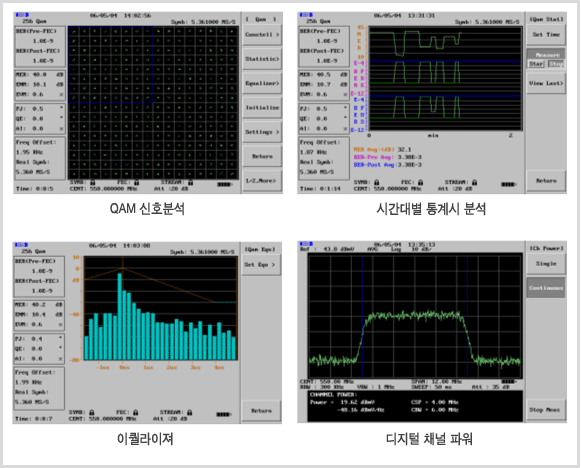

ㆍQAM분석
변조타입 : 64/256 QAM,
ITU-T J.83 Annex A,B&C, DOCSIS
딥 인터리브 : 128 X 4 in Annex B
MER : 22dB ~ 40dB
정확도 : ±0.5dB (22dB ~ 30dB)
±1.0dB (30dB ~ 35dB)
±1.8dB (35dB ~ 40dB)
EVM : 0.65% ~ 4.1%
BER : 2e? 3 ~ 1e? 9
심볼비 : 1 MS/s ~ 7 MS/s
이퀄라이져 측정
통계치 측정(시간대별 MER,BER 변동 그래프)
위상 지터(Phase Jitter) 측정
주파수 오프셋 측정
실제 심볼 비 측정
진폭 불균형도 측정
ㆍ아나로그 CATV분석
변조도 (MOD)
험(HUM)
신호 대 잡음 비 (C/N)
비트측정 (CSO/CTB)
상호 변조도(X-Mod)
자동채널 스캔 (SCAN)
- 비디오 출력 기능,데이터저장,인쇄,PC전송리포트 출력
- 충전용 배터리 동작시간 : 6시간 만 충전 후 2.5시간 사용
- 무게 : 9 kg + 카트형 가방
 |
| |
|
HFC
& CATV 현장용 측정기
